一、產品概述
脈沖控制儀是脈沖袋式除塵器噴吹清灰系統的主要控制裝置。它的輸出驅動電磁脈沖閥，進而控制壓縮空氣對濾袋循序噴吹清灰，使除塵器的運行阻力保持在設定的范圍內，以保證除塵器的處理能力和收塵效率。
控制儀每次輸出一位的驅動電壓，一個驅動電壓持續時間，稱為脈沖寬度。相鄰二個輸出驅動電壓之間的間隔時間，稱為脈沖間隔。控制儀完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期。兩個脈沖周期之間的停頓時間，稱為循環間隔。
根據除塵器的清灰要求設定脈沖控制儀的循環間隔、脈沖間隔和脈沖寬度參數，保證除塵器運行阻力在設定的范圍內。
二、WMK脈沖噴吹控制儀具備如下功能：
1、可根據清灰要求，調整循環間隔、脈沖間隔和脈沖寬度，控制電磁脈沖閥的開啟和關閉，對除塵器實行定時清灰。同時設有壓差控制儀輸入接點，接上壓差控制儀后可以定壓差清灰。
2、線路板上的發光二極管依次顯示電磁脈沖閥工作順序。印刷線路板上的“手進”按鈕，能依次檢查電磁脈沖閥工作情況。如按住“手進”按鈕不放便能鎖定自動進位。
3、線路板上的數碼管能顯示運行時的計時時間和參數設定時的參數值。
4、采用專用集成電路簡化了線路，節省了器件，提高了控制儀的穩定性和可靠性。
5、采用全密封合金外殼，外形美觀，防塵性能好，四周和底部有供布線用的敲落孔可適應各個方向布線，安裝方便。
三、工作原理
本控制儀由雙時基電路CH7556的1/2作為無穩態多諧振蕩器產生周期為1～99秒的可調脈沖信號；另1/2作為單穩態電路完成計數、譯碼、脈沖分配等一系列邏輯功能，再由專用電路的各輸出端輸出所設定的脈沖寬度信號至電子開關（VMOS電路），控制電磁脈沖閥的開啟，噴吹壓縮空氣，同時由數碼管顯示噴吹順序。

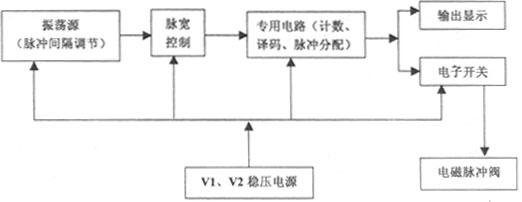

WMK脈沖噴吹控制儀工作原理圖
四、型號定義
WMK（噴吹控制儀） 3（設計序列） C（專用集成電路） S（時間控制） N（固定輸出位數） RC(輸入電壓/輸出電壓)
五、技術指標(以WMK-3CS為例)
| 1 | 額定輸入電壓 | AC220V（1±10%）50-60HZ ,（或其他規格） |
| 2 | 額定輸出電壓 | DC24V（或其他規格） |
| 3 | 額定輸出電流 | 1A |
| 4 | 耗電 | ≤8W (脈寬及間隔在額定范圍內) |
| 5 | 輸出脈沖寬度調節范圍 | 10～990 |
| 6 | 輸出脈沖間隔調節范圍 | 1～99 |
| 7 | 循環間隔調節范圍 | 1～99 |
| 8 | 控制輸入信號 | 開關觸點 |
| 9 | 使用環境 |
-25℃～+55℃ 空氣的相對濕度不超過85% 無嚴重的腐蝕氣體和導電塵埃 無劇烈震動或沖擊 |
六、規格尺寸
WMK系列脈沖控制儀，額定輸出位數：4～100,控制電磁脈沖閥數：1～100任選。
七、安裝方式
1、擰去控制儀盒蓋四角的緊固螺栓，即能取下盒蓋，控制儀盒底外殼四角上的通孔是用于安裝固定螺釘的，用M4十字螺釘固定。
2、推薦使用不低于0.75mm2的銅電纜線，裝上密封接頭，從控制儀外殼的敲落孔中穿進，注意穿過密封接頭的導線粗細要合適，不要過緊和過松，以免損壞或影響密封性能。
3、注意印刷板上的接線符號，AC220V端子應接交流220V電源。
| 1-20 | 與DC14V接電磁閥； |
| DC24V | 與1-20接電磁閥； |
| L | 與N接AC220V； |
| N | 與L接AC220V； |
| PE | 接地 |
五、使用說明：
1、脈沖寬度設置：（單位：0.1秒；O值為0.15秒）
按上下鍵直接調節到所需時間即可。（提示：工作狀態下，請使本設置時間比脈沖間隔時間小）
2、脈沖間隔設置：（單位：1秒；O值為99秒）
按上下鍵直接調節到所需時間即可。
3、預置設置：（O值為20路）
操作過程如下：按預置鍵選擇所需路數即可。
4、級聯功能設置：
本功能只能在正常顯示工作路數時方可進行設置。
按下此按鍵后，會在數碼管的個位上有一個小數點常亮，此時表示本控制儀已進入級聯的主模式；
當再次按下此按鍵后，會在數碼管上出現兩個小數點都常亮，此時表示本控制儀已進入級聯的從板模式；
在從板模式下，按下此按鍵會推出級聯模式。
注：在進行設置本脈沖控制器的級聯主從模式時，O少需兩個本控制儀進行聯用，其中只能有一個是主模式，其它為從模式。
提示：當設置完從模式的控制儀，需斷電重新啟動。
5、手進操作功能：
在正常的路數顯示狀態下，按下本按鍵后，本控制儀進入下一路的循環工作。
6、復吹操作功能：
在正常的路數顯示狀態下，按下本按鍵后，本控制儀進入這一路的重復工作，再進入下一路的循環工作。
7、V1為機內控制電源（DC24V），V2為輸出電源（DC5V），V1、V2分別設有指示燈D5.D6。2A（延時型）溶絲為AC220V電源過流保護；2A溶絲為DC24V輸出電源過流保護。
8、控制儀接上電源后，若其處于定時控制狀態，輸出發光二極管D1顯示和數碼管顯示從第一位開始循環進行，至終位后返回，再進行新的循環。
六、維護保養：
1、控制儀器上電源，V1、V2指示燈不亮，應檢查電源線與接線端子是否松動，電源溶絲（2A）是否熔斷，電源變壓器是否正常、電源部分有無斷線、脫焊等現象。印刷線路板中有AC220V高壓電，請注意安全。
2、控制儀接上電源，V1電壓指示燈不亮或偏暗（V1為DC24V，由三端穩壓器7824輸出），若斷開負載后，V1迅速恢復正常，說明V1負載發生短路，很可能是個別元件損壞，應逐一檢查，如斷開負載后，V1仍不正常應檢查三端式穩壓電路是否正常，如已經損壞應及時更換。
3、控制儀接上電源，V2指示燈不亮或偏暗（V2為DC5V，由三端穩壓器7805輸出），若斷開負載后，V2即恢復正常，說明外負載有短路或碰線，偶爾也有開關管擊穿的可能。如斷開負載后V2仍不正常，應檢查三端式穩壓電路是否正常，如已經損壞應及時更換。
4、控制儀通電后輸出停留在某一位不進位，應檢查信號源是否振蕩，譯碼電路是否完好，“手進”按鈕是否復位，計數電路能否正常進位。
5、控制儀輸出顯示正常，但對應電磁脈沖閥不動作，應檢查對應的電子開關管是否損壞，控制門輸出高電平是否正常。
6、控制儀輸出顯示正常，某一電磁閥脈沖閥常吸，應檢查對應的電子開關管是否漏電、被擊穿，控制門輸出為“0”是否低于0.5V。
7、控制儀輸出顯示是否正常，電磁脈沖閥全部不吸，應檢查V2穩壓電源及脈寬控制是否正常，閥用公共張接線端子與輸出導線接觸是否可靠。
8、控制儀輸出顯示正常，二個電磁脈沖閥同時吸合，應檢查電子開關管有否漏電、被擊穿，控制門輸出為“0”時是否低于0.5V，有無碰線等現象。
七、注意事項：
1、本脈沖控制儀必須接地！
2、由于本控制儀的“電源”開關并不能將其本身的輸入電源切除，控制儀印板處帶有強電。所以，請不要在尚未切除電源的情況下，修理印板！
